產品簡介
HI3519AV200是一顆面向監控市場推出的ultra-HD Smart IP Camera SOC。該芯片支持四路sensor輸入，支持高達4K60的ISP圖像處理 能力，支持3F WDR、多級降噪、六軸防抖、硬件 拼接等多種圖像增強和處理算法，為用戶提供了很好的圖像處理能力。
HI3519AV200內置四核A55，提供豐富靈活的CPU資源，以滿足客戶計算和控制需求。 集成單核MCU，以滿足某些低延時要求較高場 景。
HI3519AV200集成了的神經網絡推理單 元，最高2.5Tops INT8，并支持業界主流的神經網 絡框架。并內置雙核Vision DSP，以滿足客戶一些 差異化的CV計算需求。 HI3519AV200采用先進的12nm低功耗工藝和 0.65pitch封裝，同時支持 LPDDR4/LPDDR4x/DDR4顆粒，滿足客戶應用的 產品小型化設計和快速量產。
產品外觀

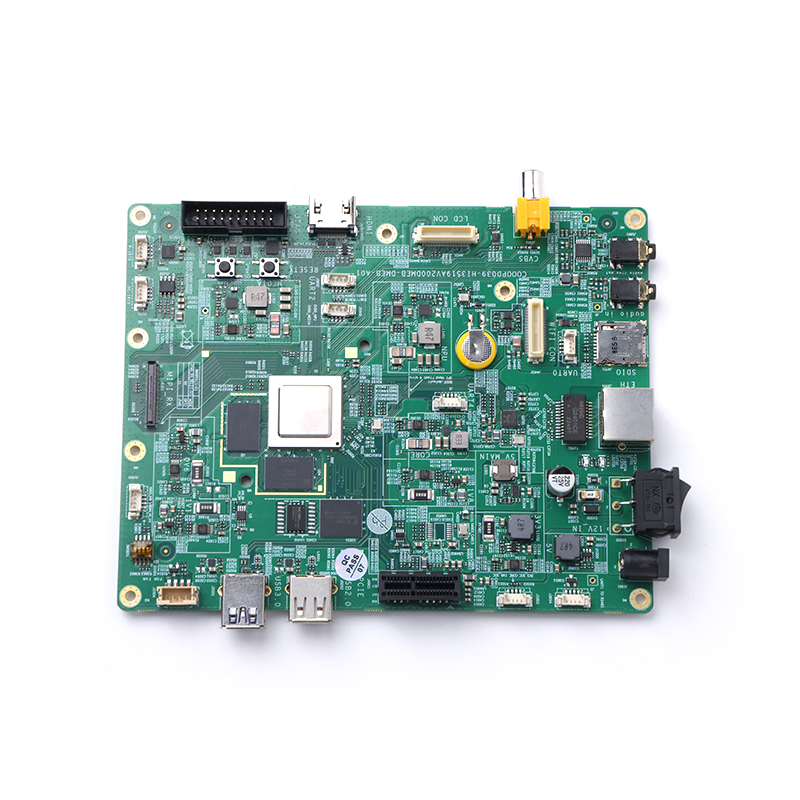

HT-3519AV200 開發板正面圖
三、產品規格
1、機械尺寸
HT-3519AV200 -機械尺寸圖
2、資源描述
接口圖：
開發板連接器：
連接器型號（開發板） | |
連接器型號（配套底板） | |
引腳間距 | |
引腳數量 |
3、硬件規格參數
項目 | 類型 | 型號參數 | 說明 | |
核心配置 | 處理器 | Hi3519AV200 | 內核 | 四核 ARM Cortex A55@1.2GHz |
算力 | 2.5Tops INT8 | |||
存儲 | 內存 | DDR | 8GB | |
Flash Memory | EMMC | 8GB | ||
連接器 | 開發板連接器 | |||
視頻輸入 | MIPI 8Lane | |||
視頻輸出 | 1 | HMDI 4K30fps | ||
LINE IN | 1 | |||
LINE OUT | 1 | |||
UART | 5 | |||
以太網 | 1 | 10M/100M/1000M | ||
DEBUG | 1 | RS232 | ||
USB2.0 | 1 | |||
USB3.0 | 1 | |||
CVBS OUT | 1 | |||
RS485 | 1 | |||
JTAG | 1 | |||
PCIE | 1 | |||
SDIO | 1 | |||
SD | 1 | |||
IO | ||||
I2S | ||||
工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | |||
4、軟件規格參數
Linux |
Uboot | 版本 | |
啟動方式 | 支持從SPI_NOR，EMMC 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux-3.4 | |
支持的文件系統 | nfs/yaffs2等 | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
I2S | I2S 總線驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
5、 工作環境
環境參數 | 最小值 | 典型值 | MAX |
工業級溫度 | -40℃ | / | 85℃ |
儲存溫度 | -40℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
6、 功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、開發資料
l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。
l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。
l 提供vio、venc、vdec等豐富的Linux 例程。
l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。
2、技術支持
l 協助判斷產品是否存在故障
l HI3519AV200開發板產品軟硬件資源解釋
l 幫助正確地編譯與運行我們提供的源代碼
l 按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
l 根據用戶需求完成定制硬件及軟件開發
l 支持Linux系統定制
l 支持OEM/ODM定制
l 支持項目外包開發
